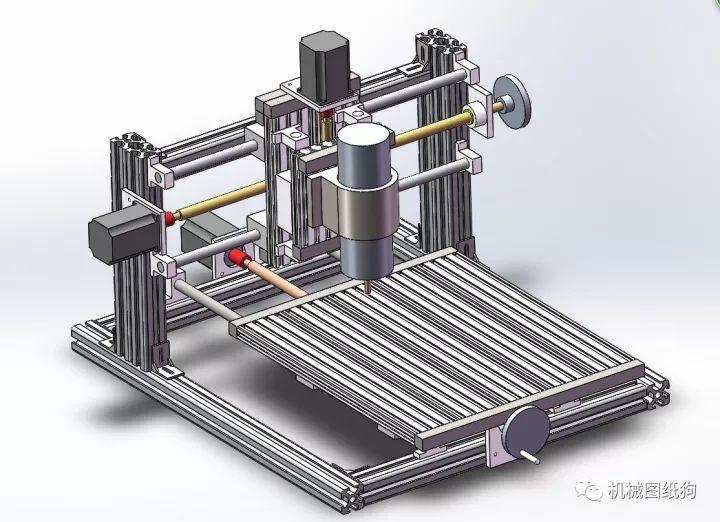

定梁式数控雕刻机机械结构设计（含全套CAD图纸）

　　摘 要 当今世界， 现代化工业技术飞速发展， 日新月异。 在机械制造领域， 人们对于机械零件加工的质量、 精度和效率等的要求也越来越高。 因此， 对于加工零件所需要的机床的跟新换代也与日俱增。 在此趋势的推动下， 数控机床的结构优化改造设计变得非常重大。 大批的数控机床正如雨后春笋般进军机械制造业。 比如数控雕刻机在模具加工、 PCB 电路板以及广告招牌等领域发挥着重要作用。 本文主要调查和研究了 定梁式数控雕刻机在国内外发展状况以及其在未来制造业的前景， 并对数控雕刻机的结构做了研究和优化设计， 主要包含了数控机床的总体布局方案设计、 ...

　　摘 要 当今世界， 现代化工业技术飞速发展， 日新月异。 在机械制造领域， 人们对于机械零件加工的质量、 精度和效率等的要求也越来越高。 因此， 对于加工零件所需要的机床的跟新换代也与日俱增。 在此趋势的推动下， 数控机床的结构优化改造设计变得非常重大。 大批的数控机床正如雨后春笋般进军机械制造业。 比如数控雕刻机在模具加工、 PCB 电路板以及广告招牌等领域发挥着重要作用。 本文主要调查和研究了 定梁式数控雕刻机在国内外发展状况以及其在未来制造业的前景， 并对数控雕刻机的结构做了研究和优化设计， 主要包含了数控机床的总体布局方案设计、 机床主传动系统设计、（电主轴或电机直联传动结构）、 机床进给运动系统（导轨及滚珠丝杠） 的结构设计、 相关滚珠丝杠的计算选型及校核、 轴承和电机的计算及选型， 最后利用 CAD 绘图软件绘制了机床的总装配图、 部分零件图及相关结构示意图。 关键词： 数控雕刻机； 电主轴； 导轨； 滚珠丝杠；
